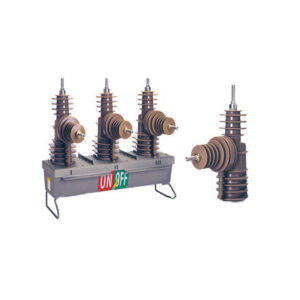

Giới thiệu bộ đóng cắt tự động 3 pha loại U ( Recloser Schnieder)
Bộ đóng cắt tự động (Recloser) loại U cách điện bằng chất điện môi rắn, thể hiện cam kết của Schneider Electric trong việc cải thiện và phát triển sản phẩm liên tục để cung cấp các tính năng của bộ tự động đóng lại truyền thống, cộng thêm các chức năng cho tự động hóa, điều khiển và giám sát từ xa, cho hiện tại hay trong tương lai.
Tổng quan bộ đóng cắt tự động loại U
Bộ tự đóng cắt loại U sử dụng buồng cắt chân không bọc bởi các ống sứ cách điện epoxy, thay vì sử dụng chất cách điện bằng dầu và khí.
Cơ cấu máy cắt được chứa trong một vỏ bằng thép không gỉ loại 316 với một nắp đậy cũng bằng thép không gỉ.
Máy cắt loại U được điều khiển và giám sát bởi Tủ Điều Khiển ADVC loại COMPACT hoặc ULTRA.
Được bao bọc bởi một vỏ bằng thép không gỉ 304 (COMPACT) hoặc 316 (ULTRA), ADVC là một bộ điều khiển điện tử với Giao Diện Vận Hành (O.I) giám sát máy cắt và cung cấp chức năng bảo vệ, đo lường, điều khiển và truyền thông. Được kết nối thông qua cáp điều khiển, thiết bị đóng cắt và tủ điều khiển ADVC có thể tạo thành một Bộ Đóng Cắt Tự Động (Recloser) điều khiển và giám sát từ xa.
Máy cắt được điều khiển bởi một cơ cấu truyền động từ tạo ra tác động đóng và mở. Việc đóng ngắt điện xảy ra khi một xung điều khiển được gửi đi thông qua bộ tác động đóng/ mở từ các tụ tích điện trong tủ điều khiển ADVC. Khi đóng, máy ngăt được chốt từ tính. Các thanh đẩy lò xo ép lên duy trì tiếp xúc trên các tiếp điểm.
Thông số kỹ thuật bộ đóng cắt tự động loại U
| Thông số kỹ thuật bộ đóng cắt tự động loại U ( Recloser Schneider) | Loại U | ||
| 15kV | 27kV | ||
| 12.5kV | 12.5kV | ||
| Các giá trị định mức | |||
| Điện áp tối đa cho phép | kV | 15.5 | 27 |
| Dòng làm việc liên tục định mức | A | 630 | 630 |
| Khả năng đóng dòng sự cố (Giá trị hiệu dụng) | kA | 12.5 | 12.5 |
| Khả năng đóng dòng sự cố (Giá trị đỉnh) | kA | 31.5 | 31.5 |
| Thời gian tác động (Đóng/Mở) | s | 0.1/0.05 | 0.1/0.05 |
| Số lần đóng cắt cơ khí | 10000 | 10000 | |
| Số lần đóng cắt tải tại dòng định mức | 10000 | 10000 | |
| Dòng chịu đựng ngắn hạn | kA | 12.5 | 12.5 |
| Khả năng cắt | |||
| Ngưỡng thông thường (Hệ số công suất 0.7) | A | 630 | 630 |
| Khả năng cắt dòng sự cố | kA | 12.5 | 12.5 |
| Dòng điện dung nạp cáp | A | 25 | 25 |
| Dòng từ hóa máy biến áp | A | 22 | 22 |
| Khả năng chịu xung sét | |||
| Pha – đất | kA | 110 | 125 |
| Giữa tiếp điểm đóng cắt | kA | 110 | 125 |
| Điện áp chịu đựng tần số công nghiệp | |||
| Pha – đất | kA | 50 | 60 |
| Giữa tiếp điểm đóng cắt | kA | 50 | 60 |
| Điều kiện làm việc | |||
| Nhiệt độ môi trường làm việc | C | -40 to 50 | -40 to 50 |
| F | -40 to 122 | -40 to 122 | |
| Độ bức xạ (Tối đa) | kW/m2 | 1.1 | 1.1 |
| Độ ẩm cho phép | % | 0 to 100 | 0 to 100 |
| Độ cao so với mặt biển m (Tối đa (2)) | m | 30000 | 30000 |
| Độ cao so với mặt biển feet (Tối đa (2)) | ft | 9840 | 9840 |
| Khối lượng thực | |||
| Máy cắt có hỗ trợ giá đỡ lắp trên trụ điện | kg/Ibs | 146/322 | 146/322 |
| Tủ điều khiển có cáp điều khiển | kg/Ibs | 41/90 | 41/90 |
| Khối lượng tổng khi đóng thùng | kg/Ibs | 263/580 | 263/580 |
| VT bên ngoài | kg/Ibs | 60/132 | 60/132 |
| Kích thước đóng gói | |||
| Chiều rộng | mm/in | 960/37.8 | 960/37.8 |
| Chiều sâu | mm/in | 1020/40.2 | 1020/40.2 |
| Chiều cao | mm/in | 1160/45.7 | 1160/45.7 |
Ứng dụng của Recloser loại U
- Bảo vệ mạng trên không MV
- Máy cắt trạm biến áp
- Recloser gắn cực
- Tự động hóa vòng lặp
- Chuyển đổi tự động
- Kiểm soát máy phát điện
- Smartgrid
- Tự động hóa bộ nạp
Lợi ích Recloser loại U
- Cải thiện các chỉ số SAIDI và SAIFI bằng cách tự động giảm sự cố
- Trì hoãn vốn hoạt động bằng cách cung cấp các tính năng làm giảm căng thẳng mạng
- Dễ dàng tích hợp vào các ứng dụng Lưới thông minh với các khả năng nâng cao như Tự động hóa vòng lặp và Chuyển đổi tự động
- Các ứng dụng linh hoạt từ trạm biến áp phức tạp hoặc cột độc lập được gắn thông qua các tính năng tự động hóa và giao tiếp mạnh mẽ
